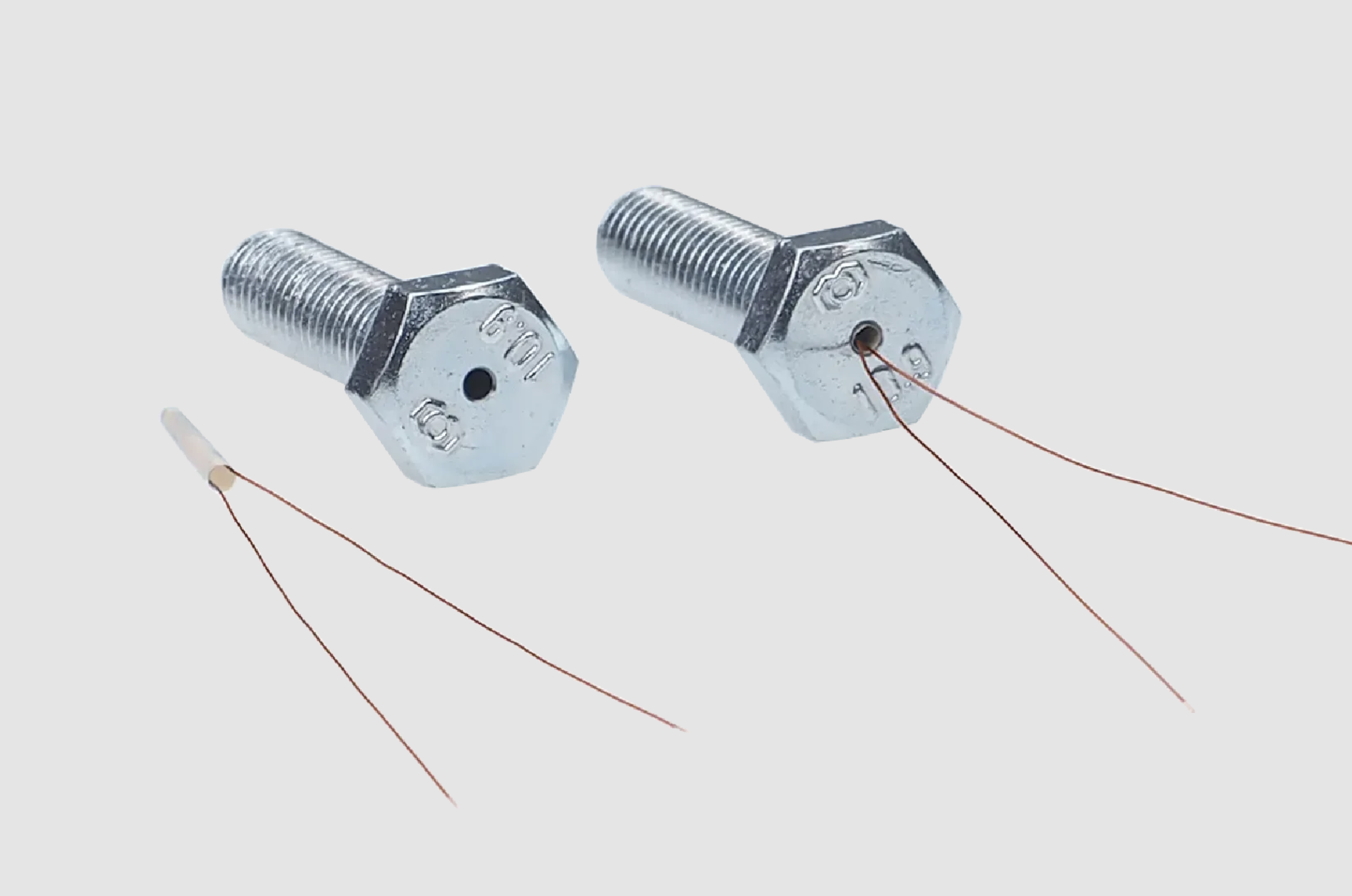

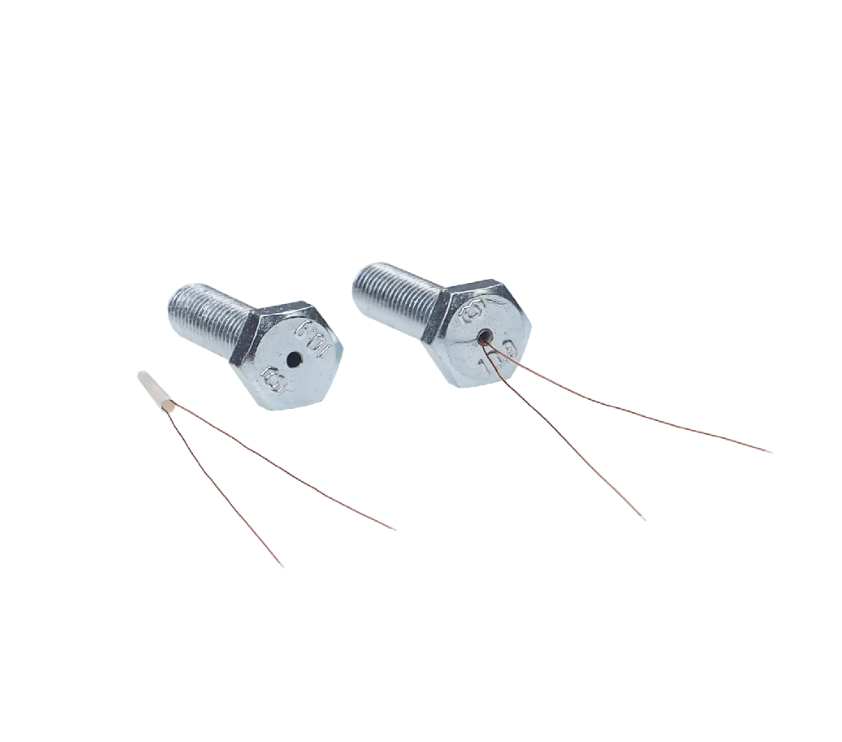

LB11 ve TB21: Vida ve Cıvatalarda Ölçümler için Gerinim Ölçerler
Cıvatalar, çeşitli bileşenleri bağlamak için kullanılan yaygın bir yapı elemanıdır. Kurşun tellere sahip LB11 ve TB21 serisi silindirik gerinim ölçerler, özellikle cıvatalar, vidalar ve diğer eksenel yapı elemanlarındaki gerinim, kuvvet ve titreşimi ölçmek için tasarlanmıştır.
Bakır uçlarla donatılmışlardır ve önceden delinmiş cıvata elemanlarında doğrudan kullanılabilirler. Bunun için yapıda 2 mm’lik bir delme gereklidir. Hem LB11 hem de TB21, –200°C ila +140°C sıcaklık aralığında kullanılabilen boru şeklindeki bir gerinim ölçer olarak gelir.
- LB11, gerinim yönünde doğrusal bir ölçüm ızgarasına sahiptir. Çeyrek köprü uygulamaları için uygundur ve 120 Ω’luk bir dirence sahiptir.
- TB21, 90°’de düzenlenmiş iki ölçüm ızgarasına sahiptir ve yarım köprü olarak bağlanmıştır. Bu, değişen sıcaklıklarda iyileştirilmiş bir sıcaklık telafisi sağlar. +-5 °K sıcaklık değişimindeki sıcaklık telafisi, vidaya ve kuruluma bağlı olarak 0 ila 80 µm/m aralığında bir kaymaya neden olur. Bu, uygulamanın geometrisinden kaynaklanır ve düzlemsel nesneler üzerindeki kurulumlardan önemli ölçüde farklıdır. Gerinim ölçerin direnci 1000 Ω’dur (+/- %1).
Kompakt
- 2 mm nominal delmelerde kullanılır
- Silindir yüksekliği: 11,5 mm
- Ölçüm ızgarası: 3 mm
En dar alanlarda bile gerilim, kuvvet ve titreşim ölçümlerini kolaylaştırır .
Dirençli
- Çelik için sıcaklık tepkisi telafisi ile birlikte gelir
- Direnç: 120 Ω (LB11) / 1000 Ω (TB21)
Ölçüm uygulamasının ihtiyaçlarına ideal olarak uygundur .
Hemen kullanılabilir
- Mevcut, stokta
- 60 mm bakır kablolarla donatılmıştır
Zamandan tasarruf edin ve hemen deneyin!
