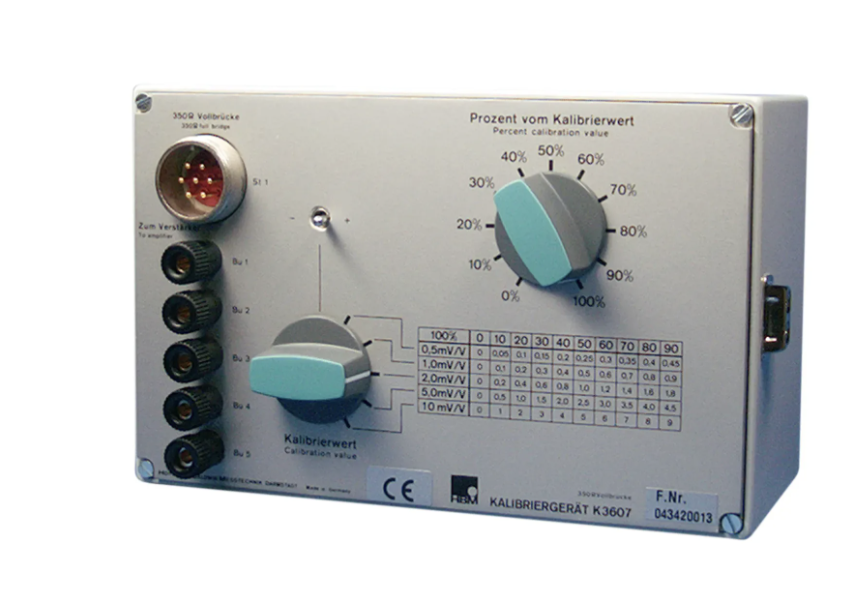

K3607 – Kalibrasyon ünitesi
K3607 kalibrasyon ünitesi, ölçüm zincirine ait gerinim ölçer dönüştürücülerine mekanik bir nicelik yüklemeden ölçüm amplifikatörlerini veya ölçüm zincirlerini kalibre etmek için kullanılabilir . Bu amaçla kalibrasyon cihazı, 350-Ω gerinim ölçer tam köprü dönüştürücülerini simüle etmek üzere tasarlanmış yıldız konfigürasyonunda yüksek hassasiyetli bir direnç ağı ile donatılmıştır . Dahili hassas dirençlerin son derece düşük öz kapasitansı ve öz endüktansı, kalibrasyon cihazını 0,025 doğruluk sınıfına yerleştirir. Uygun bir ölçüm amplifikatörü kullanıldığında, K3607 kalibrasyon cihazı uzun ölçüm kablolarının ohmik ve kapasitif etkilerini dengelemek için altı telli devrede çalıştırılabilir .
Temel Özellikler
- 350ohm gerinim ölçer tam köprü dönüştürücülerinin çıkış sinyallerinin simülasyonu için uygundur
- 0,05mV/V ile 10mV/V arasında 30 kalibrasyon sinyali
- Eşdeğer yıldız devresi ile mutlak sıfır noktası kararlılığı
- DC voltaj ve 5 kHz’e kadar taşıyıcı frekansı ile beslenen dönüştürücüler için uygundur
- Birçok ölçüm zinciri için mobil uygulama
