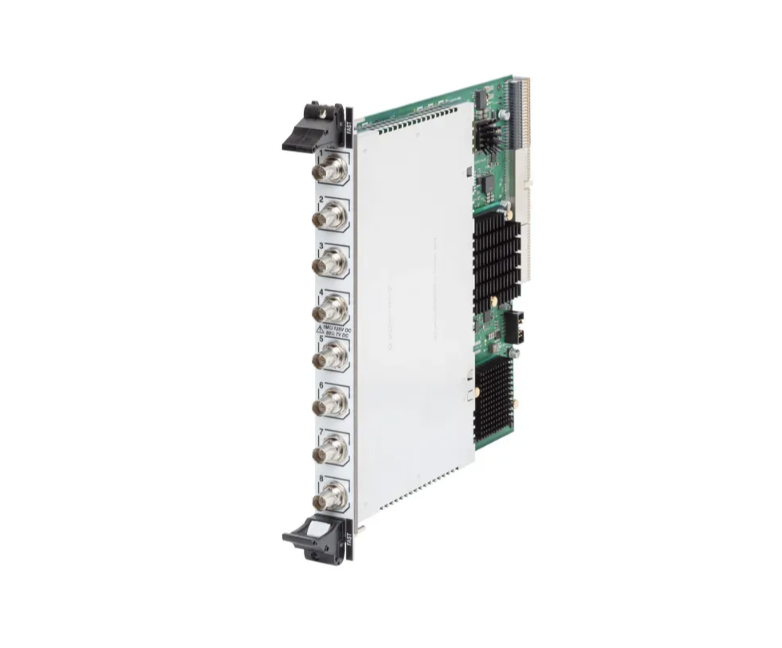

Ultra Hızlı Mekanik ve Elektriksel Sinyaller için Giriş Kartları: GN8101B, GN8102B, GN8103B
25 MS/s, 100 MS/s veya 250 MS/s yüksek hızlı giriş kartları, yüksek hızlı mekanik testlerde veya elektrik/elektronik ortamlarda ultra hızlı, doğru ve yüksek çözünürlüklü geçiş sinyallerinin alınması için uygundur.
GN8101B, GN8102B ve GN8103B veri toplama (DAQ) giriş kartları her biri çok yüksek hızda sekiz kanal sunar. Seçilebilir anti-aliasing filtreleme, yüksek bant genişliği ve %0,1 hata ile düşük gürültülü giriş amplifikatörleri ile bu kartlar Genesis HighSpeed serisini son derece hızlı bir geçici kayıt cihazına dönüştürür – üstelik kanal başına şaşırtıcı derecede düşük bir fiyata . Aşağıdaki üç versiyonda gelirler:
- GN8103B: 25 MS/sn örnekleme hızına sahip 14 bit çözünürlük
- GN8102B: 100 MS/sn örnekleme hızına sahip 14 bit çözünürlük
- GN8101B: 250 MS/sn örnekleme hızına sahip 14 bit çözünürlük
Geliştirilmiş çözünürlük modu, tüm modeller için giriş çözünürlüğünü düşük hızlarda 16 bit’e çıkarır. Kart başına 8 GByte’lık büyük bellek kapasitesi, daha uzun olayların yakalanmasını sağlarken, dijital tetik özelliği, verilerin olay gerçekleştiği anda alınmasını sağlar.
Yüksek Sinyal Sadakati
- Hata %0,1
- 14-/15-/16-bit çözünürlük; dinamik çözünürlük artışı
- +/-10 mV ila +/-100 V giriş aralığı
- 1 MOhm veya 50 Ohm giriş
Güvenilir Satın Alma
- Eş zamanlı edinim için 8 kanal
- Her kanal için dijital tetikleyiciler
- Saniyede 200 tetikleyiciye kadar
- Kartlar ve ana bilgisayarlar (fiber optik) arasında örnek ve tetik senkronizasyonu
Güçlü
- Tarama tabanlı edinim veya sürekli akış, hatta eş zamanlı
- Tetikleyicide örnekleme oranı değişimi
- Gerçek zamanlı matematik için DSP (düşük hızda)
- Ek sayaç / zamanlayıcı kanalları ve çıkışları
