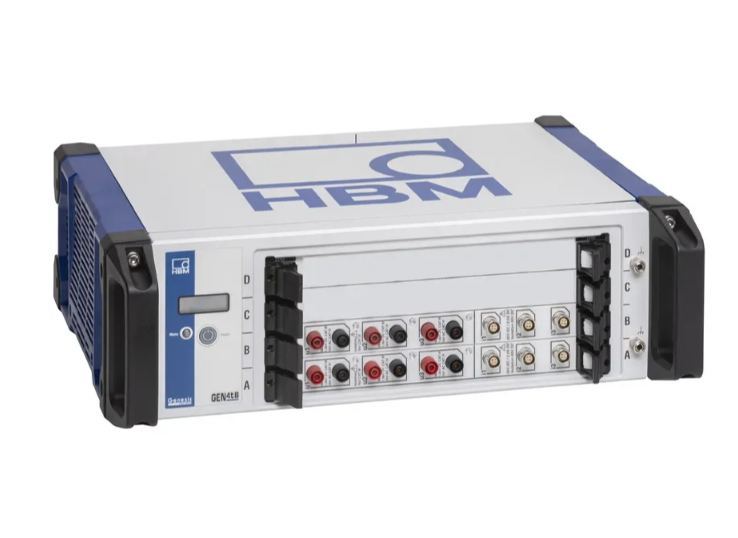

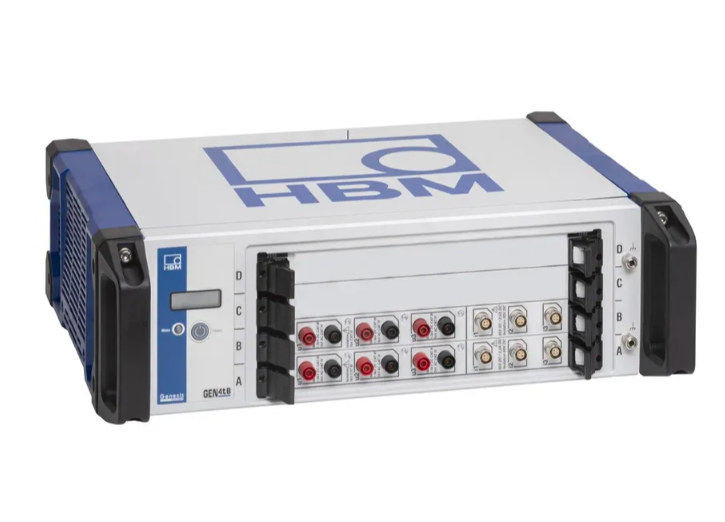

6 kanallı eGrid POWER ANALYZER GEN4tB:
POWER ANALYZER, güç şebekesiyle ilgili testler için PC bağlantılı bir ön uçtur
. PC daha sonra
güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları ve ham
verileri depolayabilir ve depolanan verileri işlem sonrası analiz edebilir. 6 güç kanalı (6 voltaj <(>&<)> 6 akım) ve tork veya hız sensörleri için 4 frekans girişi
sunar . Şunlardan oluşur: 4 yuvaya sahip 1 x GEN4tB ana bilgisayar (2 açık) Her biri 3 güç kanalına sahip 2 x GN311B giriş kartı eGrid seçeneğine sahip 1 x Perception Enterprise yazılımı *** ana bilgisayar *** 1 x GEN4tB bağlı ana bilgisayar: – 4 edinim yuvası – taşınabilir kullanım veya rafa monte edilebilir (raf braketleri dahil) – 1 GBit Ethernet, PTPv2.0, 100 MB/s – 64’e kadar dijital olay ve 8 T/C kanalı – Master/Sync portu (SFP’ye ihtiyaç duyar) – optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar) – sistem bilgisi için durum göstergesi – genişletilmiş sıcaklık aralığı: -20oC ila + 60oC *** giriş kartları *** 2 x GN311B güç analizör kartı – 3 güç kanalı (voltaj <(>&<)> akım) – 200 kS/s, 18 bit, 2 GB RAM – voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III – akım girişi aralıkları (7): ±75mA ila ±2A veya akım kelepçesi kullanımı: ±5mV ila ±20V – 16 dijital olay ve iki sayaç / zamanlayıcı girişi *** yazılım dahil *** – eGrid seçeneğiyle Perception Enterprise yazılımı – kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / eğilimler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için. *** seçenekler (fabrikada kurulu, ayrı olarak sipariş edilmelidir ) *** – daha fazla güç kanalı (maks. 12) – daha fazla tork / hız girişi – sıcaklık için diğer giriş kartları. veya titreşim verileri (NVH) – SFP modülleri şunlar için: * optik Master/Sync * optik 1 GBit Ethernet SFP modülü – dahili SSD: * 500 GB, 350 MB/sn veya * 1 TB, 200 MB/sn, genişletilmiş sıcaklık aralığı – CAN FD/CAN 2.0 giriş/çıkış/edinim kontrolü – aşağıdaki seçenekler için opsiyonel taşıyıcı kart * 10 GBit Ethernet (RJ45 veya optik), 400 MB/sn * EtherCAT gerçek zamanlı çıkış * Master çıkış kartı, optik, 4 port
