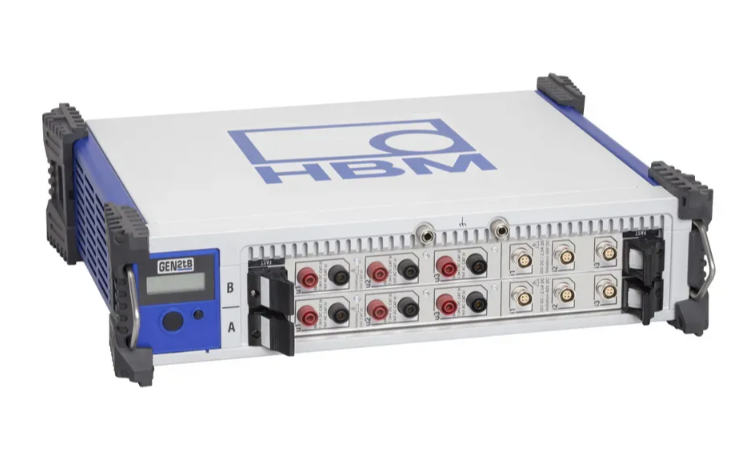

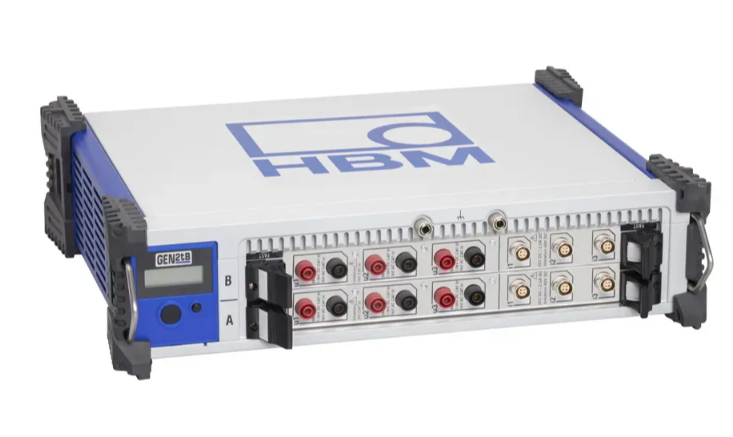

6 kanallı eGrid POWER ANALYZER GEN2tB:
POWER ANALYZER, güç şebekesiyle ilgili testler için PC bağlantılı bir ön uçtur
. PC daha sonra
güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları ve ham
verileri depolayabilir ve depolanan verileri işlem sonrası analiz edebilir. 6 güç kanalı (6 voltaj <(>&<)> 6 akım) ve tork veya hız sensörleri için 4 frekans girişi
sunar . Şunlardan oluşur: 2 yuvaya sahip 1 x GEN2tB ana bilgisayar (0 açık) Her biri 3 güç kanalına sahip 2 x GN311B giriş kartı eGrid seçeneğine sahip 1 x Perception Enterprise yazılımı *** ana bilgisayar *** 1 x GEN2tB bağlı ana bilgisayar: – 2 edinim yuvası – taşınabilir kullanım veya rafa monte edilebilir – 1 GBit Ethernet, PTPv2.0, 100 MB/s – 32’ye kadar dijital olay ve 4 T/C kanalı – Master/Sync portu (SFP’ye ihtiyaç duyar) – optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar) – sistem bilgisi için durum göstergesi *** giriş kartları *** 2 x GN311B güç analizör kartı – 3 güç kanalı (voltaj <(>&<)> akımı) – 200 kS/s, 18 bit, 2 GB RAM – voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III – akım giriş aralıkları (7): ±75mA ila ±2A veya akım kelepçesi kullanımı: ±5mV ila ±20V – 16 dijital olay ve iki sayaç / zamanlayıcı girişi *** yazılım dahil *** – eGrid seçeneğiyle Perception Enterprise yazılımı – kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / eğilimler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin son işlenmesi dahil olmak üzere sistemin kurulumu için . *** seçenekler (fabrikada kurulu, ayrı olarak sipariş edilmelidir ) *** – SFP modülleri: * optik Master / Senkronizasyon * optik 1 GBit Ethernet SFP modülü – dahili SSD: 500 GB, 200 MB/sn – CAN FD / CAN 2.0 giriş / çıkış / edinim kontrolü
