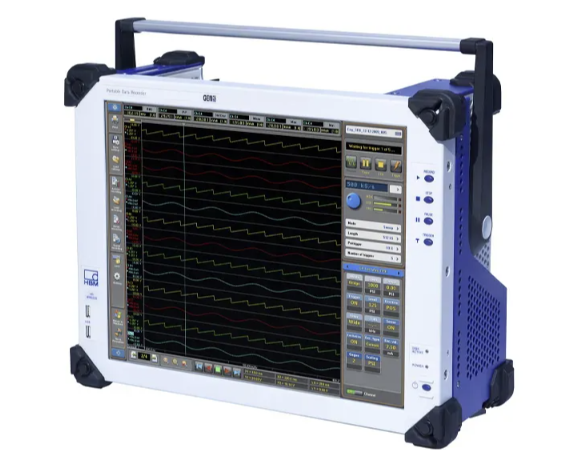

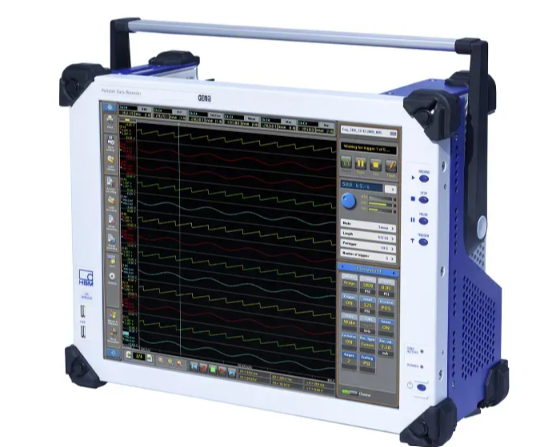

3 kanallı eGrid POWER ANALYZER GEN3iA:
POWER ANALYZER, güç şebekesiyle ilgili testler için PC entegreli bir sistem sonudur
. PC daha sonra
güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları
ve ham verileri depolayabilir ve depolanan verileri işlem sonrası analiz edebilir . 3 güç kanalı (3 voltaj <(>&<)> 3 akım) ve tork veya hız sensörleri için 2 frekans girişi
sunar . Şunlardan oluşur: 3 yuvaya sahip 1 x GEN3iA ana bilgisayar (1 açık) Her biri 3 güç kanalına sahip 1 x GN311B giriş kartı eGrid seçeneğine sahip 1 x Perception Enterprise yazılımı SSD’li entegre PC *** ana bilgisayar *** Entegre PC’li 1 x GEN3iA ana bilgisayar: – 3 edinim yuvası – 200 MB/sn akış hızı – 32’ye kadar dijital olay ve maksimum 4 T/C kanalı – Master/Sync konnektörü – optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar) – 15W QuantumX DC güç çıkışı *** giriş kartları *** 2 x GN311B güç analizörü kartı – 3 güç kanalı (voltaj <(>&<)> akımı) – 200 kS/s, 18 bit, 2 GB RAM – voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III – akım giriş aralıkları (7): ±75mA ila ±2A veya akım pensi kullanımı: ±5mV ila ±20V – 16 dijital olay ve iki sayaç / zamanlayıcı girişi *** entegre PC *** – Intel i3, 8 GB RAM, Win 10 Pro (64 bit) – 17 inç dokunmatik ekran TFT – SSD, 480 GB, 200 MB/sn – 1 GBit Ethernet, PTPv2.0, 100 MB/sn – optik 1 GBit Ethernet, SFP – aksesuarlar: fare, klavye, taşıma çantası *** yazılım dahil *** – eGrid seçeneğiyle Perception Enterprise yazılımı – kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / eğilimler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için. *** seçenekler (fabrikada takılı, ayrıca sipariş edilmelidir ))*** – daha fazla güç kanalı (maksimum 9) – daha fazla tork/hız girişi – sıcaklık veya titreşim verileri için diğer giriş kartları (NVH) – Optik 1 GBit Ethernet için SFP modülleri – aşağıdaki seçenekler için opsiyonel taşıyıcı kart * 10 GBit Ethernet (RJ45 veya optik), 400 MB/sn * Ana çıkış kartı, optik, 4 port
