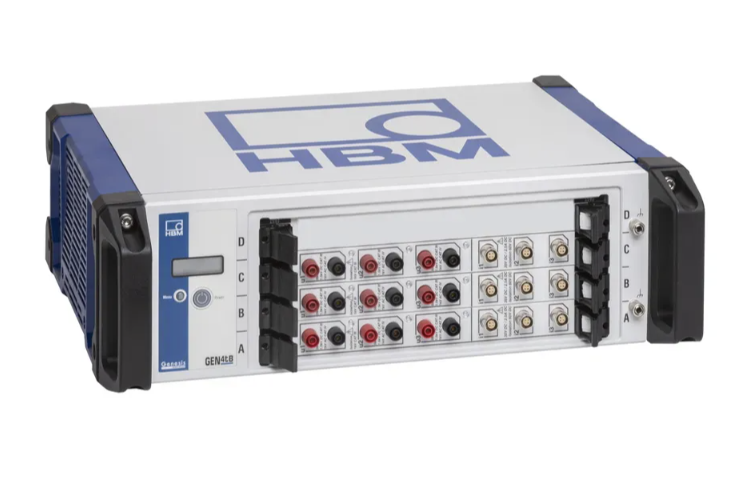

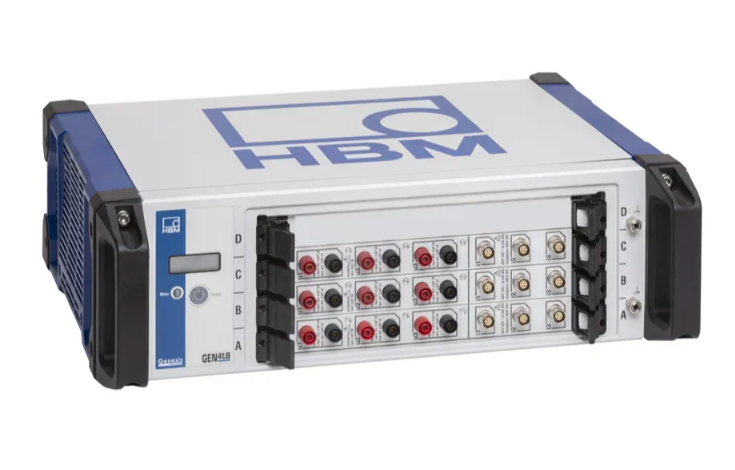

9 kanallı eDrive GÜÇ ANALİZÖRÜ GEN4tB:
GÜÇ ANALİZÖRÜ, inverter tahrikli elektrikli makineleri ve bileşenleri test etmek için PC bağlantılı bir ön uçtur
. PC daha sonra güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları ve ham verileri depolayabilir ve depolanan verileri işlem sonrası analiz edebilir. Güç analizörü, tork/hız sensörleri için 9 güç kanalı (9 voltaj ve 9 akım) ve 6 frekans girişi sunar.
Şunlardan oluşur:
4 yuvaya sahip 1 x GEN4tB ana bilgisayar (1 açık)
Her biri 3 güç kanalına sahip 3 x GN310B giriş kartı
eDrive seçeneğiyle 1 x Perception Enterprise yazılımı
1 x Tork/Hız bağlantısı/ayırıcı kutusu
1 x 3ph yapay yıldız adaptörü
1 x SSD yerel sürücü
*** ana bilgisayar ***
1 x GEN4tB bağlı ana bilgisayar:
– 4 edinim yuvası
– taşınabilir kullanım veya rafa monte edilebilir (raf braketleri dahil)
– 1 GBit Ethernet, PTPv2.0, 100 MB/sn
– 64’e kadar dijital olay ve 8 T/C kanalı
– Master/Sync portu (SFP’ye ihtiyaç duyar)
– optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar)
– sistem bilgisi için durum göstergesi
– genişletilmiş sıcaklık aralığı: -20°C ila + 60°C
– yerel SSD sürücü 1 TB, 200 MB/sn, genişletilmiş sıcaklık aralığı
*** giriş kartları ***
3 x GN310B güç analizör kartı
– 3 güç kanalı (voltaj ve akım)
– 2 MS/s, 18 bit, 2 GB RAM
– voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
– akım giriş aralıkları (7): ±75mA ila ±2A veya akım kelepçesi kullanımı: ±5mV ila ±20V
– 16 dijital olay ve iki sayaç / zamanlayıcı girişi
*** yazılım dahil ***
– eDrive seçeneğine sahip Perception Enterprise yazılımı
– kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / trendler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için.
***seçenekler (fabrikada takılı, ayrı sipariş edin)***
– daha fazla güç kanalı (maks. 12)
– daha fazla tork/hız girişi
– sıcaklık veya titreşim verileri için diğer giriş kartları (NVH)
– SFP modülleri şunlar için:
* optik Master/Sync
* optik 1 GBit Ethernet SFP modülü
– dahili SSD, 500 GB, 350 MB/sn (1 TB tipini değiştirir)
– CAN FD/CAN 2.0 giriş/çıkış/edinim kontrolü
– Aşağıdaki seçenekler için opsiyonel taşıyıcı kart
* 10 GBit Ethernet (RJ45 veya optik), 400 MB/sn
* EtherCAT gerçek zamanlı çıkış
* Master çıkış kartı, optik, 4 port
