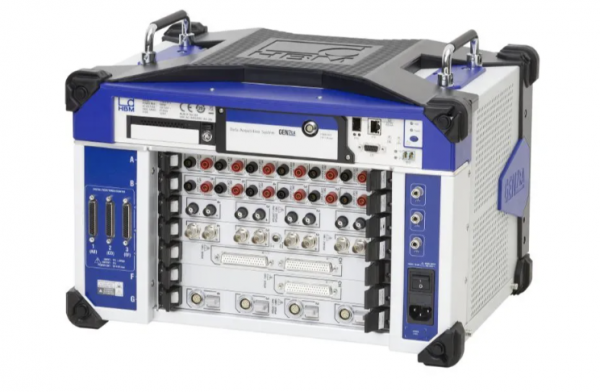

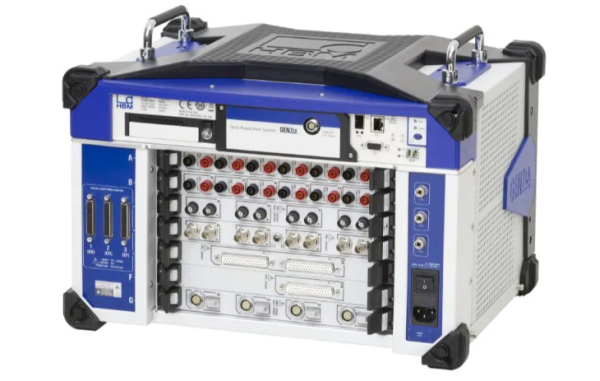

6 kanallı eDrive GÜÇ ANALİZÖRÜ GEN7tA:
GÜÇ ANALİZÖRÜ, inverter tahrikli elektrikli makineleri ve bileşenleri test etmek için PC bağlantılı bir ön uçtur. PC daha sonra güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları ve ham verileri depolayabilir ve depolanan verileri son işlemde analiz edebilir. Güç analizörü, tork/hız sensörleri için 6 güç kanalı (6 voltaj ve 6 akım) ve 4 frekans girişi sunar.
Şunlardan oluşur:
7 yuvaya sahip 1 x GEN7tA ana bilgisayar (5 açık)
Her biri 3 güç kanalına sahip 2 x GN310B giriş kartı
eDrive seçeneğine sahip 1 x Perception Enterprise yazılımı
1 x Tork/Hız bağlantısı/ayırıcı kutusu
1 x 3ph yapay yıldız adaptörü
1 x SSD yerel sürücü
*** ana bilgisayar ***
1 x GEN7tA bağlı ana bilgisayar:
– 7 edinim yuvası
– tezgah üstü veya rafa monte edilebilir
– 1 GBit Ethernet, PTPv2.0, 100 MB/sn
– 96’ya kadar dijital olay ve maksimum 12 T/C kanalı
– Master/Sync konektörü
– Optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar)
– 30 W QuantumX DC güç çıkışı
– yerel SSD sürücü 960 GB, 350 MB/sn
*** giriş kartları ***
2 x GN310B güç analizör kartı
– 3 güç kanalı (voltaj ve akım)
– 2 MS/sn, 18 bit, 2 GB RAM
– voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
– akım giriş aralıkları (7): ±75mA ila ±2A veya akım pensi kullanımı: ±5mV ila ±20V
– 16 dijital olay ve iki sayaç / zamanlayıcı girişi
*** yazılım dahil ***
– eDrive opsiyonlu Perception Enterprise yazılımı
– kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / trendler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için.
***seçenekler (fabrikada kurulmuş, ayrı sipariş edin)***
– daha fazla güç kanalı (maks. 21)
– daha fazla tork / hız girişi
– sıcaklık için diğer giriş kartları. veya titreşim verileri (NVH)
– Optik 1 GBit Ethernet için SFP modülleri
– CAN FD/CAN 2.0 giriş/çıkış/edinim denetimi
– Aşağıdaki seçenekler için isteğe bağlı taşıyıcı kart
* 10 GBit Ethernet (RJ45 veya optik), 400 MB/sn
* EtherCAT gerçek zamanlı çıkış
* Ana çıkış kartı, optik, 4 port
