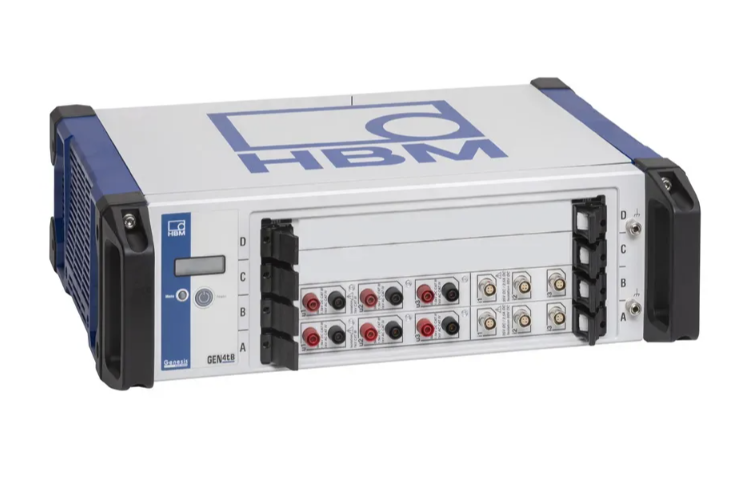

6 kanallı eDrive GÜÇ ANALİZÖRÜ GEN4tB:
GÜÇ ANALİZÖRÜ, inverter tahrikli elektrikli makineleri ve bileşenleri test etmek için PC bağlantılı bir ön uçtur. PC daha sonra güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir, sonuçları ve ham verileri depolayabilir ve depolanan verileri son işlemde analiz edebilir. Güç analizörü, tork/hız sensörleri için 6 güç kanalı (6 voltaj ve 6 akım) ve 4 frekans girişi sunar.
Şunlardan oluşur:
4 yuvaya sahip 1 x GEN4tB ana bilgisayar (2 açık)
Her biri 3 güç kanalına sahip 2 x GN310B giriş kartı
eDrive seçeneğiyle 1 x Perception Enterprise yazılımı
1 x Tork/Hız bağlantısı/ayırıcı kutusu
1 x 3ph yapay yıldız adaptörü
1 x SSD yerel sürücü
*** ana bilgisayar ***
1 x GEN4tB bağlı ana bilgisayar:
– 4 edinim yuvası
– taşınabilir kullanım veya rafa monte edilebilir (raf braketleri dahil)
– 1 GBit Ethernet, PTPv2.0, 100 MB/sn
– 64’e kadar dijital olay ve 8 T/C kanalı
– Master/Sync portu (SFP’ye ihtiyaç duyar)
– optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar)
– sistem bilgisi için durum göstergesi
– genişletilmiş sıcaklık aralığı: -20°C ila + 60°C
– yerel SSD sürücü 1 TB, 200 MB/sn, genişletilmiş sıcaklık aralığı
*** giriş kartları ***
2 x GN310B güç analizör kartı
– 3 güç kanalı (voltaj ve akım)
– 2 MS/s, 18 bit, 2 GB RAM
– voltaj giriş aralıkları (5): ±50V ila ±1500V DC, 1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
– akım giriş aralıkları (7): ±75mA ila ±2A veya akım kelepçesi kullanımı: ±5mV ila ±20V
– 16 dijital olay ve iki sayaç / zamanlayıcı girişi
*** yazılım dahil ***
– eDrive seçeneğine sahip Perception Enterprise yazılımı
– kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / trendler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için.
***seçenekler (fabrikada takılı, ayrı sipariş edin)***
– daha fazla güç kanalı (maks. 12)
– daha fazla tork/hız girişi
– sıcaklık veya titreşim verileri için diğer giriş kartları (NVH)
– SFP modülleri şunlar için:
* optik Master/Sync
* optik 1 GBit Ethernet SFP modülü
– dahili SSD, 500 GB, 350 MB/sn (1 TB tipini değiştirir)
– CAN FD/CAN 2.0 giriş/çıkış/edinim kontrolü
– Aşağıdaki seçenekler için opsiyonel taşıyıcı kart
* 10 GBit Ethernet (RJ45 veya optik), 400 MB/sn
* EtherCAT gerçek zamanlı çıkış
* Master çıkış kartı, optik, 4 port
