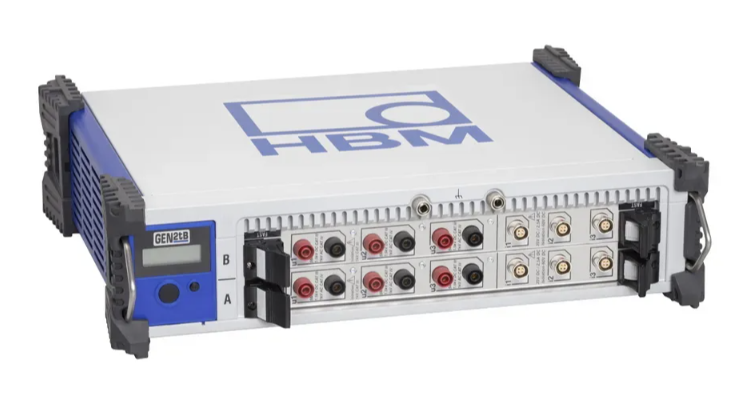

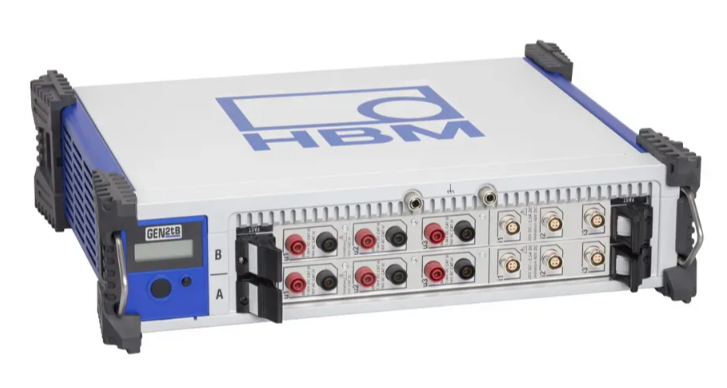

6 kanallı eDrive GÜÇ ANALİZÖRÜ GEN2tB:
GÜÇ ANALİZÖRÜ, inverter tahrikli elektrikli makineleri ve bileşenleri test etmek için PC bağlantılı bir ön uçtur
. PC daha sonra güç sonuçlarını gerçek zamanlı olarak görüntüleyebilir
, sonuçları ve ham verileri depolayabilir ve depolanan verileri işlem sonrası analiz edebilir. Güç analizörü, tork/hız sensörleri için 6 güç kanalı (6 voltaj ve 6 akım) ve 4 frekans girişi sunar.
Şunlardan oluşur:
2 yuvaya sahip 1 x GEN2tB ana bilgisayar (tümü kullanılmış)
Her biri 3 güç kanalına sahip 2 x GN310B giriş kartı
eDrive seçeneğine sahip 1 x Perception Enterprise yazılımı
1 x Tork/Hız bağlantısı/ayırıcı kutusu
1 x 3ph yapay yıldız adaptörü
1 x SSD yerel sürücü
*** ana bilgisayar ***
1 x GEN2tB bağlı ana bilgisayar:
– 2 edinim yuvası
– taşınabilir kullanım veya rafa monte edilebilir
– 1 GBit Ethernet, PTPv2.0, 100 MB/sn
– 32’ye kadar dijital olay ve 4 T/C kanalı
– Master/Sync portu (SFP’ye ihtiyaç duyar)
– optik 1 GBit Ethernet portu (SFP’ye ihtiyaç duyar)
– sistem bilgisi için durum göstergesi
– dahili SSD: 500 GB, 200 MB/sn
*** giriş kartları ***
2 x GN310B güç analizörü kartı
– 3 güç kanalı (voltaj ve akım)
– 2 MS/sn, 18 bit, 2 GB RAM
– voltaj giriş aralıkları (5): ±50V ila ±1500V DC,
1000V CAT IV, 1200V DC CAT IV, 1500V DC CAT III
– akım giriş aralıkları (7): ±75mA ila ±2A veya
akım kelepçesi kullanımı: ±5mV ila ±20V
– 16 dijital olay ve iki sayaç / zamanlayıcı girişi
*** yazılım dahil ***
– eDrive seçeneğiyle Perception Enterprise yazılımı
– kullanıcı tanımlı formüller, güç sonuçlarının (sayısal / eğilimler / Polar) ve ham verilerin (kapsam / FFT) gerçek zamanlı gösterimi ve depolanan verilerin sonradan işlenmesi dahil olmak üzere sistemin kurulumu için.
***seçenekler (fabrikada kurulu, ayrı sipariş edin)***
– SFP modülleri şunlar için:
* optik Master/Sync
* optik 1 GBit Ethernet SFP modülü
– CAN FD/CAN 2.0 giriş / çıkış / edinim kontrolü
