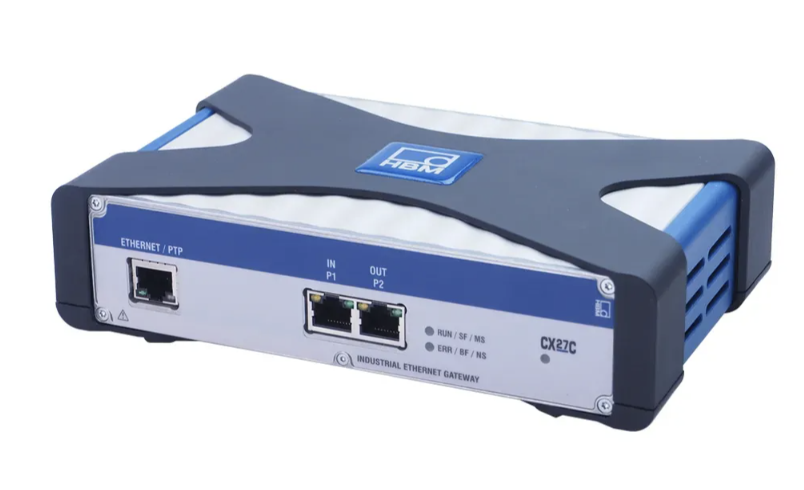

CX27C

QuantumX Ağ Geçidi



QuantumX EtherCAT / PROFINET / Ethernet Ağ Geçidi;
Arayüzler:
– EtherCAT (2 konnektör: giriş / çıkış, RJ45);
– PROFINET (2 konnektör: giriş / çıkış, RJ45);
– 2 x Ethernet ön (100/1000 Mbit/s, PTPv2, RJ45);
– xCP-on-Ethernet İstemcisi
– 2 x FireWire (arka, ODU);
Genel:
– Gerilim beslemesi: 10…30 V DC, maks. 7 W.
– Bir sistemde birden fazla modül paralel olarak kullanılabilir.

Kategoriler: , , ,

Açıklama

QuantumX CX27C: Gerçek Zamanlı Tezgah Otomasyonu ve Veri Analizi – Her İki Dünyaya da Mükemmel Şekilde Hizmet Ediyor

QuantumX CX27C ağ geçidi modülü, ödün vermeden birçok farklı ölçüm zinciri yapılandırmasının anahtarıdır.

 Hem test numunesinin zaman-senkron metrolojik analizine olanak sağlar hem de test tezgahı otomasyonu  ile entegrasyonu sağlayarak   gerçek  zamanlı test imkanı sunar .

24 QuantumX veya SomatXR modülüne kadar sensör bilgisi aynı anda alınabilir ve 199 sinyale kadar paralel ve gerçek zamanlı olarak entegre edilebilir. CX27C ağ geçidi modülü,  çeşitli veri entegrasyonu olasılıkları nedeniyle özellikle esnektir :

  • Ethernet TCP/IP üzerinden catman veri toplama yazılımına veya herhangi bir başka yazılıma entegrasyon
  • EtherCAT veya PROFINET IRT üzerinden gerçek zamanlı entegrasyon
  • XCP-on-Ethernet üzerinden herhangi bir CAL yazılımına entegrasyon

QuantumX’i hızlı ve kolay bir şekilde entegre edin

Güçlü veri toplama sistemi QuantumX’i çok çeşitli test ortamlarına  hızlı ve kolay bir şekilde entegre etmek için EtherCAT™, PROFINET veya Ethernet IEEE1588:2008 PTPv2 ve NTP gibi  çok  çeşitli senkronizasyon seçenekleri mevcuttur .

CX27C ağ geçidi, QuantumX’i aşağıdaki uygulamalar için ideal hale getirir:

  • Yapısal ve termal dayanıklılık
  • Motor ve güç aktarma organları
  • Kontrol üniteleri için yeni fonksiyonların geliştirilmesi

Yüksek esneklik

  • QuantumX ve catman kullanarak ölçüm verilerini toplayın
  • XCP-on-Ethernet üzerinden gerçek zamanlı entegrasyon (EtherCAT veya PROFINET IRT)
  • Evrensel kanallar herhangi bir sensörün kullanımına olanak sağlar
  • Sürekli yeni gereksinimler ve zorlu görevler için idealdir

 Ethernet, EtherCAT, PROFINET veya XCP-on-Ethernet üzerinden paralel olarak test örneği analizi ve gerçek zamanlı otomasyon için .

Yüksek performans

  • 2 MS/s Ethernet veri çıkışı
  • Milisaniyelik zaman ızgarasında paralel olarak 199 gerçek zamanlı sinyal
  • Örneğin 4 veri yolu bağlantısının benzersiz paralel çalışması
    • EtherCAT + Ethernet
    • PROFINET + Ethernet
    • EtherCAT ve XCP-on-Ethernet
    • Tek bir sistemde birden fazla CX27C: EtherCAT + EtherCAT + PROFINET
    • XCP-on-Ethernet ve CAN FD ile MX471C

 İki sinyal yolu sayesinde yüksek paralel veri çıkışı

Hızlı yapılandırma

  • Otomatik eşleme nedeniyle otomatik yapılandırma
  • Çoklu senkronizasyon seçenekleri (PTPv2, EtherCAT, PROFINET, FireWire…)
  • Ücretsiz ve kullanımı kolay yapılandırma yazılımı (MX Assistant)
  • Sürekli değişen ve zorlu görevler için idealdir

 Otomatik kanal parametrelendirmesi (TEDS) ve otomatik eşleme kullanarak hızlı sinyal entegrasyonu .
