Açıklama

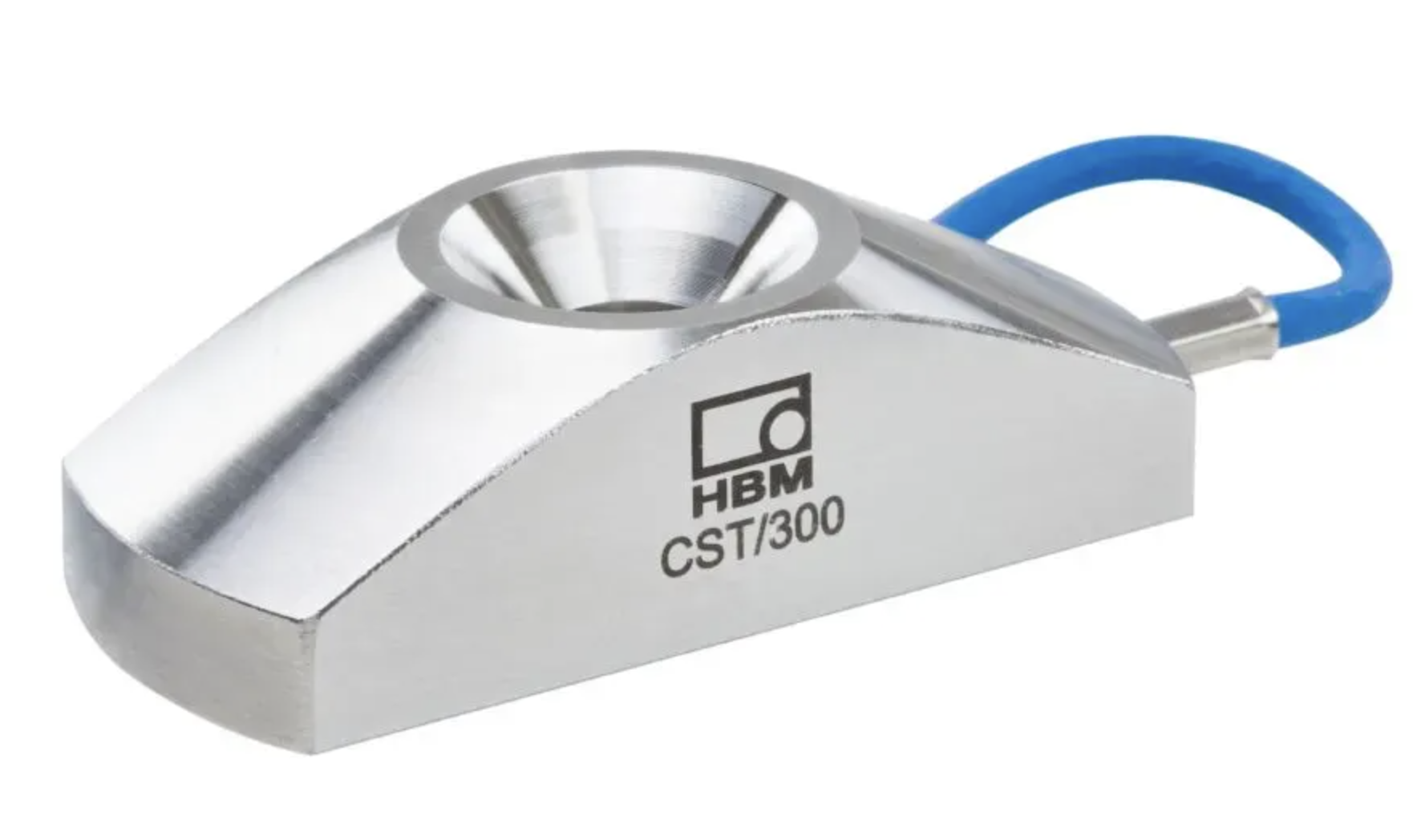

CST/300 Gerilim Dönüştürücü: Geniş Ölçüm Aralığına Sahip Hassas Bir Sensör
CST/300 piezoelektrik gerinim dönüştürücüsü, 300 µm/m’ye kadar çok geniş bir ölçüm aralığında gerinimi hassas bir şekilde ölçer. Olağanüstü yüksek hassasiyeti sayesinde, örneğin endüstrideki preslerde ve kaynak sistemlerinde dolaylı kuvvet ölçümü veya kablo üretiminde sıkma gibi çok düşük gerinim seviyesine sahip uygulamalar için uygundur.
CST/300, tek bir vida ile izlenecek yapıya monte edilir; delme şablonu veya benzeri araçlara gerek yoktur. Gerinim dönüştürücüsü, hedef nesneye uygulanan bir kuvvetten kaynaklanan gerinimi ölçer ve bunu bir şarj sinyaline dönüştürür. Bir kalibrasyon, aktif kuvvetin, yüksek sertlik ve düşük gerinim seviyesiyle tasarlanmış bileşenlerde bile yüksek bir ölçüm kalitesinde dönüştürücünün çıkış sinyaliyle ilişkilendirilmesini sağlar.
Elektriksel izolasyon, CST/300 ile mükemmel şekilde eşleşen HBM’den gelen şarj amplifikatörlerinin ve toplama kutularının doğrudan montajına olanak tanır; yalıtım rondelasına gerek yoktur.
Kompakt boyutları sayesinde CST/300, az yer bulunan uygulamalarda ideal olarak kullanılabilir. Sağlam ölçüm gövdesi, IP65 koruma derecesi ve ivmeye duyarsızlığı sayesinde birçok endüstriyel uygulama için uygundur. HBK, piezoelektrik gerinim dönüştürücülerinin yanı sıra gerinim ölçerlere dayalı gerinim dönüştürücüleri ve dolaylı kuvvet ölçümü için gerinim ölçümünde gereken birçok farklı gereksinimi karşılayan çok çeşitli gerinim ölçerler de sunmaktadır.
- HBM doğruluk sınıfı: 2
- Nominal gerinim: 300 µm/m
- Boyutlar: 46 mm x 17 mm x 12 mm
Az yer bulunan yerlerde kolay kurulum
- Az yer bulunan yerlerde kuvvet şant ölçümü
- Çok kompakt, sadece 46 mm x 17 mm x 12 mm boyutlarında
- Tek bir vidayla kolay ve güvenilir kurulum
Kompakt bir tasarım ve geniş bir ölçüm aralığı gerektiren zorlu ölçümler için
Geniş ölçüm aralığı ve yüksek hassasiyet
- En küçük sinyallerde bile yüksek çözünürlük
- Yüksek hassasiyet sayesinde minimal gerilmenin hassas ölçümü
- Düşük kaymalı tasarım sayesinde yüksek kaliteli sonuçlar
- Yüksek kaliteli, sabit koaksiyel kablo sayesinde gürültüsüz veri iletimi
Yüksek hassasiyet sayesinde çok sert yapılarda bile hassas gerilim ölçümü
Endüstriyel uygulamalar için kapsamlı aksesuarlar
- Paslanmaz çelik malzemelerden yapılmış sağlam ölçüm gövdesi
- IP65 koruma derecesi sayesinde endüstriyel ortamlarda uzun süreli dayanıklılık
- Yüksek darbe direnci sayesinde hızlı ivmelenmeye karşı duyarsızdır
- Eşleşen ve elektriksel olarak izole edilmiş amplifikatörler ve toplama kutuları mevcuttur
Yüksek darbe direnci ve IP65 koruma derecesi sayesinde endüstriyel ortamlara uygundur
