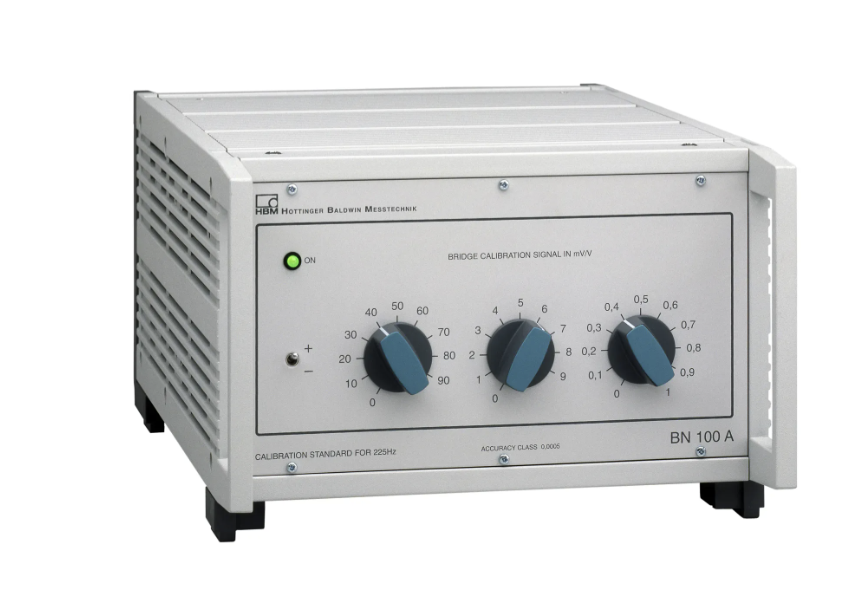

BN100A – Köprü kalibrasyon ünitesi
BN100A köprü kalibrasyon ünitesi, 225Hz taşıyıcı frekansıyla çalışan ölçüm ekipmanlarını ve ölçüm zincirlerini kalibre etmek için son derece hassas bir kalibratördür . İlk olarak BN100A, DMP40 ve DMP40S2 dijital hassas aletlerin kalibrasyonu için tasarlanmıştır .
BN100A köprü kalibrasyon ünitesi, kalibre edilecek ölçüm sistemine dönüştürücünün yerine yerleştirilir (tam köprü) veya doğrudan ölçüm cihazına bağlanır ve anahtarlanabilir endüktif bölücüler yardımıyla dönüştürücünün çıkış sinyallerini ±100mV/V aralığında simüle eder.
Transdüser sinyallerinin simülasyonunun benzersiz hassasiyeti , indüktif bölücü aşamalarının düşük hatasını büyük ölçüde azaltan bir kontrol devresi tarafından gerçekleştirilir. BN100A’nın tam doğruluğu, yalnızca altı telli devreye bağlandığında devreye girer. Kalibrasyon hatası daha sonra 2mV/V’luk bir sinyalle maksimum 5ppm olacaktır.
Temel Özellikler
- 350ohm gerinim ölçer tam köprü dönüştürücülerin tanımlanmış çıkış sinyallerinin yüksek hassasiyetli simülasyonu
- Kalibrasyon sinyali -100mV/V ile +100mV/V aralığında 0,1mV/V adımlarla ayarlanabilir
- 0.0005 doğruluk
- 225 Hz taşıyıcı frekansı ile dönüştürücü uyarımı için
